Lage und Zuordnung der Sicherungen und Relais für Volkswagen Passat (B7/3C) (2010, 2011, 2012, 2013, 2014, 2015).
Wenn Sie kein Handbuch zur Hand haben, hilft Ihnen dieser Artikel herauszufinden, wo sich die Sicherungen oder Relais in Ihrem Auto befinden.

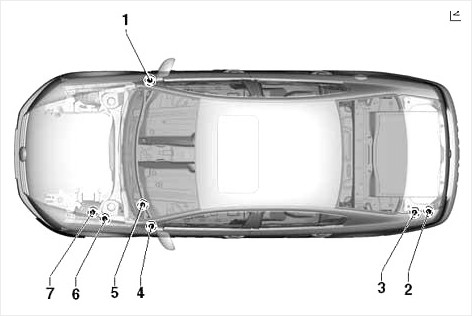

Passat (B7) (2010-2015) Sicherungskasten im Innenraum
- Sicherungshalter D -SD-

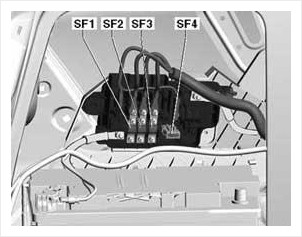

- Sicherungskasten F -SF-
- Sicherung 2 (30) -S205- (60 A)
- Sicherungshalter C -SC-

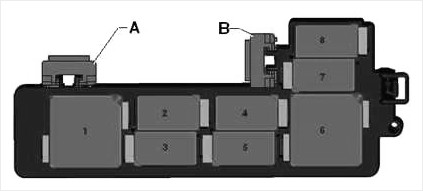

- Relaisblock
- Sicherungsblock B -SB-
- Sicherungshalter A -SA-
VW Passat (B7) (2010-2015) Sicherungskasten im Fahrgastraum

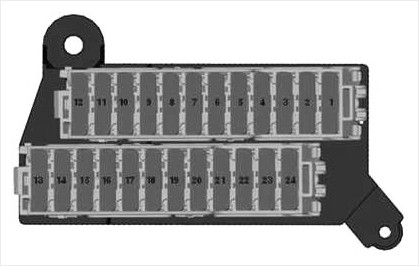

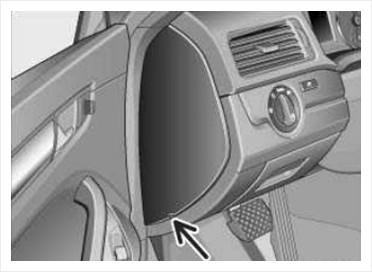

Das Sicherungsfeld befindet sich hinter einer Abdeckung auf der Fahrerseite des Armaturenbretts. Ziehen Sie die Unterseite der Abdeckung in Pfeilrichtung und entfernen Sie die Abdeckung von der Unterseite.
| Nr. | (A) | Zweck |
|---|---|---|
| 1 | 10 | Hochdruckgeber -G65- |
| Luftqualitätssensor -G238- | ||
| Geber für Ölstand und Temperatur -G266- | ||
| Relais für Frischluftgebläse -J13- | ||
| AC/DC-Wandler mit Steckdose, 12 V – 230 V -U13- | ||
| Innenspiegel automatisch abblendend -Y7- | ||
| Schalter für Sitzheizung hinten links mit Regler -E128- | ||
| Schalter für Sitzheizung hinten rechts mit Regler -E129- | ||
| 2 | 5 | Lichtschalter -E1- |
| ASR- und ESP-Taste -E256- | ||
| Automatischer Haltetaster -E540- | ||
| ABS-Steuergerät -J104- | ||
| Steuergerät für Servolenkung -J500- | ||
| Steuergerät für elektromechanische Feststellbremse -J540- | ||
| 3 | 10 | Stromeinspeiserelais -J16- |
| Heizelement für Kurbelgehäuseentlüftung -N79- | ||
| Gaseinblasventil 1 -N366- | ||
| Gaseinblasventil 2 -N367- | ||
| Gasversorgungsventil 3 -N368- | ||
| Gaseinblasventil 4 -N369- | ||
| 4 | 10 | Vorhangschalter hinten -E149- |
| Start-/Stopp-Taste -E693- | ||
| Steuergerät für elektronische Dämpfung -J250- | ||
| Steuergerät für adaptive Geschwindigkeitsregelanlage -J428- | ||
| Steuergerät für Einparkhilfe -J446- | ||
| Steuergerät für Anhängererkennung -J345- | ||
| Steuergerät für Einparkhilfe -J791- | ||
| Frontkamera für Fahrerassistenzsysteme -R242- | ||
| Diagnosestecker -U31- | ||
| 5 | 10 | Stellelement für Leuchtweitenregulierung -E102- |
| Motor für Leuchtweitenregulierung links -V48- | ||
| Motor für Leuchtweitenregulierung rechts -V49- | ||
| Scheinwerfer vorne links -MX1- (*4) | ||
| 6 | 10 | Steuergerät für Allradantrieb -J492- |
| 7 | 5 | Steuergerät im Kombiinstrument -J285- |
| Diagnose-Interface für Datenbus -J533- | ||
| 8 | 10 | Scheinwerfer vorne rechts -MX2- (*4) |
| 9 | 10 | Airbagsteuergerät -J234- |
| Kontrollleuchte für Deaktivierung des Beifahrerairbags -K145- | ||
| 10 | 10 | Luftmassenmesser -G70- |
| Spannungsstabilisierung -J532- | ||
| Steuergerät für Kraftstoffpumpe -J538-Motorsteuergerät -J623- | ||
| Versorgungsrelais Klemme 50 -J682- | ||
| Spannungsversorgungsrelais 2 -J710- | ||
| Starterrelais 1 -J906- | ||
| Starterrelais 2 -J907- | ||
| 11 | 5 (*6) | Warnpedalschalter Beifahrerseite -F349- (*6) |
| 12 | 20 | Zentralsteuergerät für Komfortsysteme -J393- |
| Türsteuergerät Beifahrerseite -J387- (*17) | ||
| Steuergerät für Beifahrertür -J927- (*17) | ||
| 13 | 10 | Lichtschalter -E1- |
| Wählhebel -E313- | ||
| ABS-Steuergerät -J104- | ||
| Warnleuchte für Feststellbremse -K139- | ||
| Diagnosestecker -U31- | ||
| ABS-Steuergerät -J104- T38/15 | ||
| 14 | 10 | Empfangs- und Sendemodul 1 für Innenraummonitor -G303- |
| Hupe -H12- | ||
| 15 | 10 | Regen- und Lichtsensor -G397- |
| Relais für Heckscheibenheizung -J9- | ||
| Relais für beheizbare Frontscheibe -J47- | ||
| Steuergerät für Klimaanlage -J255- | ||
| Steuergerät für Klimaanlage -J301- | ||
| Steuergerät für Rückfahrkamera -J772- | ||
| Klemmensteuerung und Motorstartsteuergerät -J942- | ||
| Fernbedienungsempfänger für Ölzusatzheizung -R149- | ||
| Steuergerät für Reifendruckkontrolle -J502- | ||
| 16 | 10 | Elektronisches Zündschloss -D9- |
| Steuergerät für elektronische Lenksäulenverriegelung -J764- | ||
| Klemmensteuerung und Motorstartsteuergerät -J942- | ||
| 17 | 15 | Türsteuergerät Fahrerseite -J386- (*17) |
| Türsteuergerät hinten, Fahrerseite -J926- (*17) | ||
| Nicht verwendet (seit Mai 2012) | ||
| 18 | 3A | Steuergerät für Bordnetz -J519- |
| Spannungsstabilisierung -J532- | ||
| Motorsteuergerät -J623- | ||
| Spannungsversorgungsrelais 2 -J710- | ||
| 19 | – | Wird nicht benutzt |
| 20 | – | Wird nicht benutzt |
| 21 | 10 | Steuergerät für Heckvorhang -J262- |
| 22 | 20 | Steuergerät für elektromechanische Feststellbremse -J540- |
| 23 | 15 | Steuergerät für Anhängererkennung -J345- |
| Steuergerät für elektronische Dämpfung -J250- (*4) | ||
| 24 | 20 | Steuergerät für elektromechanische Feststellbremse -J540- |
| 25 | 5 (*8) | Notruftaste -E276- |
| 15 (*7) | Steuergerät für Anhängererkennung -J345- | |
| 30 (*4) | Steuergerät für Schiebedachjalousie -J394- (*4) | |
| 26 | 20 | Steuergerät für Bordnetz -J519- |
| 27 | 15 (*1) | Steuergerät für Kraftstoffpumpe -J538- (*1) |
| 20 (*2) | Kraftstoffpumpenrelais -J17- (*2) | |
| Relais 2 für elektrische Kraftstoffpumpe -J49- (*2) | ||
| 28 | 30 | Fahrertürsteuergerät -J386- (*9) |
| Türsteuergerät hinten, Fahrerseite -J926- (*9) | ||
| Türsteuergerät Beifahrerseite -J387- (*4) | ||
| Steuergerät für Beifahrertür -J927- (*4) | ||
| 29 | 20 | Steuergerät für Sitzheizung hinten -J786- |
| 30 | 20 (*10) | Steuergerät für Schiebedachverstellung -J245- |
| 30 (*11) | ||
| 31 | 30 | AC/DC-Wandler mit Steckdose, 12 V-230 V -U13- |
| 32 | 30 | Relais für Heckscheibenheizung -J9- |
| 33 | 30 | Relais für Scheinwerferwaschanlage -J39- |
| 34 | 25 | Steuergerät für Sitzheizung vorn -J774- |
| 35 | 15 (*4) | Steuergerät für Hintertür -J605- (*4) |
| Schalter für Verstellung der Lordosenstütze Fahrersitz -E176-9) (ab Mai 2012) | ||
| 36 | 15 | Schalter für Verstellung der Lordosenstütze Fahrersitz -E176- |
| Anhängerstromrelais -J941- (ab Mai 2012) | ||
| 37 | 20 (*9) | Steuergerät für Anhängererkennung -J345- (*9) |
| 30 (*4) | Steuergerät 2 für Heckklappe -J756- (*4) | |
| 38 | 40 (*12) | Relais für Frischluftgebläse -J13- (*14) |
| Steuergerät für Frischluftgebläse -J126- (*13) | ||
| 39 | 5 | Wählhebel -E313- |
| Schalter für Rückfahrlicht -F4- | ||
| Mechatronikeinheit für Doppelkupplungsgetriebe -J743- | ||
| 40 | 20 | Steuergerät für Bordnetz -J519- |
| Heckscheibenwischermotor -V12- | ||
| Pumpe für Scheiben- und Heckscheibenwaschanlage -V59- | ||
| 41 | 20 | Steuergerät für Bordnetz -J519- |
| Zigarettenanzünder -U1- | ||
| Zigarettenanzünder hinten -U9- | ||
| 42 | 15 | 12-V-Steckdose -U5- |
| 43 | 20 (*15) | Steuergerät für Standheizung -J364- (*15) |
| 44 | 30 | Fahrertürsteuergerät -J386- (*4) |
| Türsteuergerät hinten, Fahrerseite -J926- (*4) | ||
| Türsteuergerät Beifahrerseite -J387- (*9) | ||
| Steuergerät für Beifahrertür -J927- (*9) | ||
| 45 | 20 (*15) | Relais für Standheizungsbetrieb -J485- (*15) |
| 46 | – | Wird nicht benutzt |
| 47 | 5 (*3) | Analoguhr -Y- (*3) |
| TV-Tuner -R78- (*3) | ||
| Steuergerät für Mobiltelefonelektronik -J412- (*3) | ||
| Steuergerät für Navigationssystem -J856- (*3. *16) | ||
| 48 | 5 (*3) | Steuergerät im Kombiinstrument -J285- (*3) |
| 49 | – | Wird nicht benutzt |
| 1) Nur Modelle mit Benzinmotor 2) Nur Modelle mit Dieselmotor 3) Nur Modelle mit Start-Stopp-System 4) Nur Modelle mit Rechtslenkung 5) Nur Modelle mit Xenon-Scheinwerfern 6) Gilt nur für Sonderfahrzeuge 7) Nur Modelle mit Anhängersteckdose. 8) Nur Modelle mit Notrufmodul 9) Nur Linkslenker-Modelle 10) Nur Salon 11) Nur Immobilien 12) Nur Modelle mit Zusatzheizung 13) Nur Modelle mit Climatronic 14) Nur Modelle mit Klimaanlage. 15) Nur Modelle mit Zweitbatterie 16) Nur Modelle mit koreanischer Ausstattung 17) Nur SS | ||
VW Passat (B7) (2010-2015) Sicherungskasten im Fahrgastraum (rechts)
Es befindet sich hinter einer Abdeckung auf der Beifahrerseite des Armaturenbretts.
| Nr. | (A) | Zweck |
|---|---|---|
| 1 | 30 | Steuergerät für Hintertür -J605- (*1) |
| 15 (*2) | Steuergerät für Anhängererkennung -J345- (*2) | |
| 2 | 30 | Steuergerät 2 für Heckklappe -J756- (*1) |
| 20 (*2) | Steuergerät für Anhängererkennung -J345- (*2) | |
| 3 | 30 | Steuergerät für Schiebedachjalousie -J394- (*1) |
| 15 (*2) | Steuergerät für Anhängererkennung -J345- (*2) | |
| 4 | 15 | Steuergerät für elektronische Dämpfung -J250- |
| – | Nicht verwendet (*2) | |
| 5 | – | Wird nicht benutzt |
| 6 | – | Wird nicht benutzt |
| 7 | – | Wird nicht benutzt |
| 8 | – | Wird nicht benutzt |
| 9 | – | Wird nicht benutzt |
| 10 | – | Wird nicht benutzt |
| 11 | – | Wird nicht benutzt |
| 12 | – | Wird nicht benutzt |
| 13 | Spezialausrüstung | |
| 14 | Spezialausrüstung | |
| 15 | Spezialausrüstung | |
| 16 | Ladestation für Walkie-Talkie -U24- | |
| Ladestation 2 für Walkie-Talkie -U28- | ||
| Ladestation 2 für Taschenlampe -U29- | ||
| 17 | Spezialausrüstung | |
| 18 | Spezialausrüstung | |
| 19 | Spezialausrüstung | |
| 20 | Spezialausrüstung | |
| 21 | Spezialausrüstung | |
| 22 | Spezialausrüstung | |
| 23 | Spezialausrüstung | |
| 24 | Spezialausrüstung | |
| 1) Nur Kombi (Linkslenker-Modelle) 2) Nur Modelle mit Rechtslenkung | ||
Sicherungskasten Symbole Passat (B7) (2010-2015)

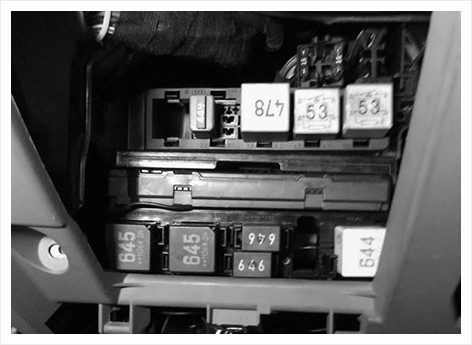

Es befindet sich auf der Instrumententafel auf der Fahrerseite.
| Nr. | (A) | Zweck |
|---|---|---|
| A | – | Nicht zugeordnet |
| IN | – | Sicherung 1 für Fahrersitzverstellung -S44- |
| Relais | ||
| 1 | Relais für Frischluftgebläse -J13- (Klimaanlage mit Standheizung) | |
| 2 | Relais für Standheizungsbetrieb -J485- (Klimaanlage mit Standheizung) | |
| 3 | Relais für Standheizungsbetrieb -J485- (Dieselmotor mit Standheizung) | |
| 4 | Wird nicht benutzt | |
| 5 | Relais für kontinuierliche Kühlmittelzirkulation -J151- (nur 1,8 l / 2,0 l TFSI) | |
| Stromeinspeiserelais -J17- | ||
| 6 | Versorgungsrelais Klemme 50 -J682- (nicht für Fahrzeuge mit Start-Stopp-System) | |
| 7 | Spannungsversorgungsrelais 2 -J710- (nicht für Fahrzeuge mit Start-Stopp-System) | |
| 8 | Spannungsversorgungsrelais 2 -J710- (nicht für Fahrzeuge mit Start-Stopp-System) | |
| Nr. | Zweck |
|---|---|
| 1 | Relais für Heckscheibenheizung -J9- (645) |
| 2 | Versorgungsrelais Klemme 15 -J329- (645) |
| 3 | Relais für Doppeltonhupe -J4- (646) |
| Relais für Scheinwerferwaschanlage -J39- (646) | |
| 4 | Anhängerstromrelais -J941- (ab Mai 2012) |
| Unbesetzt | |
| 5 | Kontaktentlastungsrelais X -J59- (644) |
| Nr. | Zweck |
|---|---|
| 1 | Unbesetzt |
| 2 | Unbesetzt |
| 3 | Unbesetzt |
| 4 | Unbesetzt |
| 5 | Unbesetzt |
| 6 | Unbesetzt |
| 7 | Relais für zweiten Batterieladekreis -J713- (100) |
| 8 | Unbesetzt |
Passat (B7) (2010-2015) Sicherungskasten im Motorraum Belegung

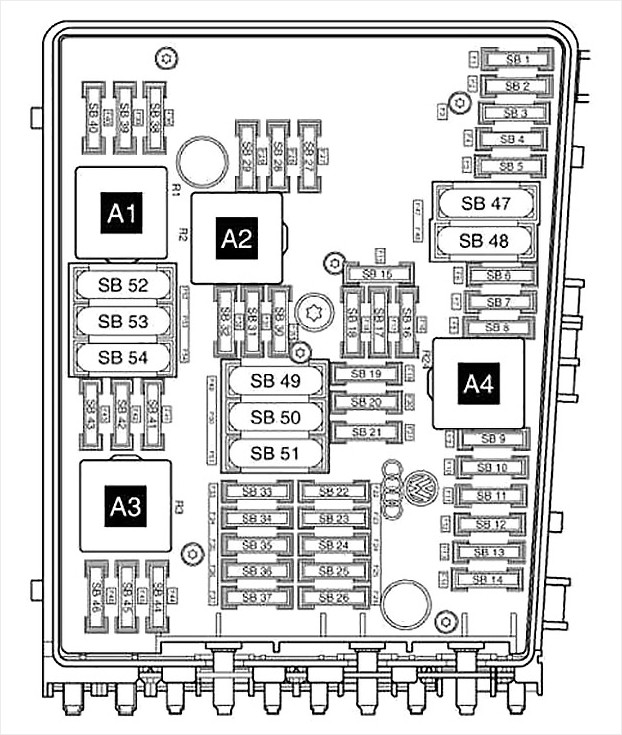

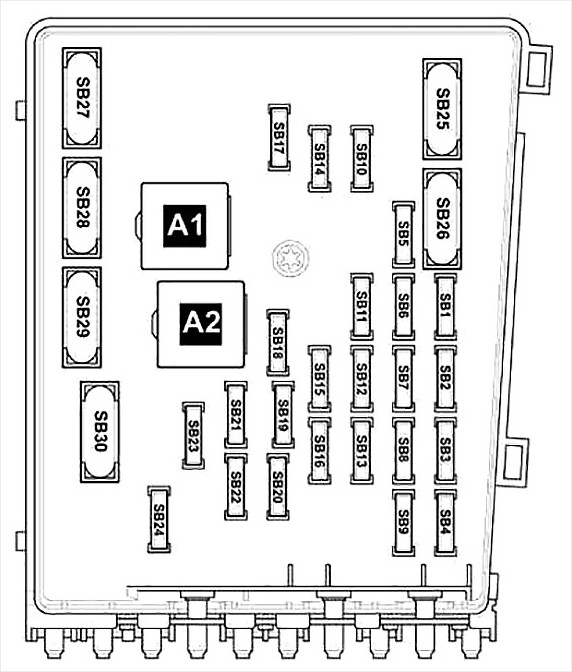

Sicherungshalter A
| Nr. | (A) | Zweck |
|---|---|---|
| SA1 | 150/180 | Generator -S- |
| SA2 | 80 | Motor für elektromechanische Servolenkung -V187- |
| SA3 | 50 | Steuergerät für Kühlerlüfter -J293- |
| SA4 | 60 | Sicherung 12 am Sicherungsblock C -SC12- bis Sicherung 17 am Sicherungsblock C -SC17- , |
| Sicherung 22 am Sicherungsblock C -SC22- bis Sicherung 27 am Sicherungsblock C -SC27- , | ||
| Sicherung 28 im Sicherungsblock C -SC28- , | ||
| Sicherung 44 im Sicherungsblock C -SC44- , | ||
| Sicherung 46 im Sicherungsblock C -SC46- | ||
| SA5 | 80 | Sicherung 29 am Sicherungsblock C -SC29- bis Sicherung 31 am Sicherungsblock C -SC31- |
| CA6 | 70 | Sicherung 32 am Sicherungsblock C -SC32- bis Sicherung 37 am Sicherungsblock C -SC37- |
| SA7 | 60 | Relais für zweiten Batterieladekreis -J713- |
| Relais für hohe thermische Leistung -J360- | ||
| Sicherung 38 im Sicherungsblock C -SC38- | ||
| Sicherung 43 im Sicherungsblock C -SC43- | ||
| Sicherung 45 im Sicherungsblock C -SC45- | ||
| SA8 | 40 | ABS-Steuergerät -J104- |
Sicherungshalter B
| Nr. | (A) | Zweck |
|---|---|---|
| SB1 | 15 (*12,*15) | Mechatronikeinheit für Doppelkupplungsgetriebe -J743- (*12, *15) (ab Mai 2012) |
| SB2 | 30 | ABS-Steuergerät -J104- |
| SB3 | 20 | Dreifachhorn -H2- |
| Basshorn -H7- | ||
| Zweiton-Hupenrelais -J4- | ||
| SB4 | 20 | Steuergerät für Anhängererkennung -J345- |
| 15 (von 2012) | ||
| SB5 | 5 | Steuergerät für Batterieüberwachung -J367- |
| Steuergerät für Bordnetz -J519- | ||
| SB6 | 15 (*2,*16) | Mechatronikeinheit für Doppelkupplungsgetriebe -J743- (*2, *16) |
| 40 (*12,*17) | Relais für niedrige thermische Leistung -J359- (*12,*17) | |
| SB7 | 15 (*6,*7) | Radio -R- |
| 20 (*5,*7) | Steuergerät mit Display für Radio und Navigation -J503- | |
| 30 (*1) | Spannungsstabilisierung -J532- (*1) | |
| SB8 | 30 | Mechatronikeinheit für Doppelkupplungsgetriebe -J743- |
| SB9 | 5 | Steuergerät für Lenksäulenelektronik -J527- |
| SB10 | 20 | Zündspule 1 mit Endstufe -N70- |
| Zündspule 2 mit Endstufe -N127- | ||
| Zündspule 3 mit Endstufe -N291- | ||
| Zündspule 4 mit Endstufe -N292- | ||
| Regelventil für Kraftstoffdruck -N276- | ||
| Ventil für Kraftstoffdosierung -N290- | ||
| SB11 | 5 | Steuergerät im Kombiinstrument -J285- |
| SB12 | 5 | TV-Tuner -R78- |
| Steuergerät für Mobiltelefonelektronik -J412- | ||
| Analoguhr -Y- | ||
| Steuergerät für Navigationssystem -J856- (*14) | ||
| SB13 | 10 | Relais für Stromversorgung der Motronic -J271- |
| Versorgungsrelais Klemme 30 -J317- | ||
| Motorsteuergerät -J623- | ||
| SB14 | 25 (*3) | Motorsteuergerät -J623- |
| 30 (*2) | Motorsteuergerät -J623- | |
| SB15 | 5 | Diagnose-Interface für Datenbus -J533- |
| SB16 | 10 (*9) | Magnetventil für Ladedruckbegrenzung -N75- (*2) |
| 15 (*8) | Schaltventil für Abgasrückführungskühler -N345- | |
| Magnetkupplung für Kompressor -N421- (*3) | ||
| Relais für konstanten Kühlmittelumlauf -J151- (*3) | ||
| Pumpe für kontinuierlichen Kühlmittelumlauf -V51- (*3) | ||
| Pumpe 2 für Kühlmittelumlauf -V178- | ||
| SB17 | 10 | Regelventil für Kraftstoffdruck -N276- |
| 40 (*10) | Absperrventil 1 für Kraftstofftank -N361- | |
| Absperrventil 2 für Kraftstofftank -N362- | ||
| Absperrventil 3 für Kraftstofftank -N363- | ||
| Pumpe für Kühlmittelumlauf -V50- | ||
| Relais für niedrige thermische Leistung -J359- (*10) | ||
| SB18 | 10 (*9) | Geber für Kraftstoffqualität -G446- |
| 30 (*8) | Hochdruckventil für Gasbetrieb -N372- | |
| SB19 | 30 | Verstärker -R12- |
| Sonderfahrzeugsteuergerät -J608- (*11) | ||
| SB20 | 5 | Bremslichtschalter -F- |
| 15 (*12, *15) | Geber für Kupplungsposition -G476- | |
| Relais für niedrige Wärmeleistung -J359- | ||
| Relais für hohe thermische Leistung -J360- | ||
| Relais für Motorkomponentenversorgung -J757- | ||
| Regelventil für Kraftstoffdruck -N276- | ||
| SB21 | 20 | Steuergerät für Standheizung -J364- |
| SB22 | 30 | Steuergerät für Scheibenwischermotor -J400- |
| SB23 | 10 | Bremslichtschalter -F- |
| Luftmassenmesser -G70- | ||
| Geber für Kupplungsposition -G476- | ||
| Kraftstoffpumpenrelais -J17- | ||
| Steuergerät für Glühzeitautomatik -J179- | ||
| Steuergerät für Kühlerlüfter -J293- | ||
| Relais für zusätzliche Kühlmittelpumpe -J496- | ||
| Magnetventil für Ladedruckbegrenzung -N75- | ||
| Magnetventil 1 für Kohlefilter -N80- | ||
| Ventil 1 für Nockenwellenverstellung -N205- | ||
| Umluftventil für Turbolader -N249- | ||
| Ventil für Saugrohrklappe -N316- | ||
| Öldruckregelventil -N428- | ||
| SB24 | 10 (*2, *9) | Lambdasondenheizung -Z19- |
| 15 | Lambdasondenheizung 1 nach Katalysator -Z29- | |
| Steuergerät für NOx-Sensor 2 -J881- (*8) | ||
| SB25 | 40 | Steuergerät für Bordnetz -J519- |
| SB26 | 40 | Steuergerät für Bordnetz -J519- |
| SB27 | 60 | Relais für beheizbare Frontscheibe -J47- |
| SB28 | 50 | Steuergerät für Glühzeitautomatik -J179- (*2) |
| SB29 | 50 | Sicherung 38 im Sicherungsblock C -SC38- (*13) |
| Sicherung 40 am Sicherungsblock C -SC40- bis Sicherung 42 am Sicherungsblock C -SC42- | ||
| Kontaktentlastungsrelais X -J59- | ||
| SB30 | 40 | Versorgungsrelais Klemme 15 -J329- |
| Sicherung 1 am Sicherungsblock C -SC1- bis Sicherung 11 am Sicherungsblock C -SC11- | ||
| Sicherung 20 im Sicherungsblock C -SC20- | ||
| Sicherung 21 im Sicherungsblock C -SC21- | ||
| Sicherung 39 im Sicherungsblock C -SC39- | ||
| Sicherung 18 im Sicherungsblock C -SC18- (*1) | ||
| Relais | ||
| A1 | Relais für Motorkomponentenversorgung -J757- | |
| A2 | Versorgungsrelais Klemme 30 -J317- (Dieselmotor) | |
| Relais für Stromversorgung der Motronic -J271- (Benzinmotor) | ||
| 1) Nur Modelle mit Start-Stopp-System 2) Nur Modelle mit Dieselmotoren 3) Nur Modelle mit Benzinmotor 4) Abhängig von der Ausstattung 5) Nur Modelle mit Navigationssystem 6) Nur Modelle mit Radio 7) Nur Modelle mit Start-Stopp-System 8) Nur Modelle mit Reduktionsmittel-Dosiersystem. 9) Nur Modelle ohne Reduktionsmittel-Dosiersystem 10) Nur Modelle mit zusätzlicher Luftheizung 11) Gilt nur für Sonderfahrzeuge 12) nur für CNG-Modelle 13) Nur Modelle mit Klimaanlage/Climatronic 14) Nur Modelle mit koreanischer Ausstattung 15) Nur Ethanol-Autos 16) Nur für aufgeladene Benzinmotoren 17) Nur für Benzin-Saugmotor | ||
(Typ 2) Passat (B7) (2010-2015)
Sicherungshalter A
| Nr. | (A) | Zweck |
|---|---|---|
| SA1 | 150/180 | Generator -S- |
| SA2 | 80 | Motor für elektromechanische Servolenkung -V187- |
| SA3 | 60 | Sicherung 32 am Sicherungsblock C -SC32- bis Sicherung 37 am Sicherungsblock C -SC37- |
| SA4 | 50 | Steuergerät für Kühlerlüfter -J293- |
| SA5 | – | Wird nicht benutzt |
| CA6 | 80 | Sicherung 29 am Sicherungsblock C -SC29- bis Sicherung 31 am Sicherungsblock C -SC31- |
| SA7 | 40 | ABS-Steuergerät -J104- |
Sicherungshalter B
| Nr. | (A) | Zweck |
|---|---|---|
| SB1 | 5 (*1) | Steuergerät für Automatikgetriebe -J217- |
| 10 (*2) | Mechatronikeinheit für Doppelkupplungsgetriebe -J743- | |
| SB2 | 30 | ABS-Steuergerät -J104- |
| SB3 | 15 | Steuergerät für Anhängererkennung -J345- |
| SB4 | – | Wird nicht benutzt |
| SB5 | 20 | Dreifachhorn -H2- |
| Basshorn -H7- | ||
| Zweiton-Hupenrelais -J4- | ||
| SB6 | 20 | Zündspule 1 mit Endstufe -N70- |
| Zündspule 2 mit Endstufe -N127- | ||
| Zündspule 3 mit Endstufe -N291- | ||
| Zündspule 4 mit Endstufe -N292- | ||
| Zündspule 5 mit Endstufe -N323- | ||
| Zündspule 6 mit Endstufe -N324- | ||
| SB7 | 15 | Regelventil für Kraftstoffdruck -N276- |
| SB8 | 5 (*3) | Bremslichtschalter -F- |
| 10 | Relais für konstanten Kühlmittelumlauf -J151- | |
| Steuergerät für Kühlerlüfter -J293- | ||
| Magnetventil 1 für Kohlefilter -N80- | ||
| Ventil 1 für Nockenwellenverstellung -N205- | ||
| Ventil 1 für variable Ventilsteuerung -N318- | ||
| SB9 | 5 | Relais für Umwälzpumpe -J160- |
| SB10 | 10 | Lambdasondenheizung 1 nach Katalysator -Z29- |
| Lambdasondenheizung 2 nach Katalysator -Z30- | ||
| SB11 | 25 | Motorsteuergerät -J623- |
| 30 (*3) | ||
| SB12 | 10 (*3) | Lambdasondenheizung -Z19- |
| 20 | Lambdasondenheizung 2 -Z28- | |
| SB13 | – | Wird nicht benutzt |
| SB14 | – | Wird nicht benutzt |
| SB15 | 10 | Pumpe für kontinuierlichen Kühlmittelumlauf -V51- |
| SB16 | 5 | Steuergerät für Lenksäulenelektronik -J527- |
| SB17 | 5 | Steuergerät im Kombiinstrument -J285- |
| SB18 | 30 | Verstärker -R12- |
| SB19 | 15 (*6,*7) | Radio -R- |
| 20 (*5,*7) | Steuergerät mit Display für Radio und Navigation -J503- | |
| 30 (*4) | Spannungsstabilisierung -J532- (*4) | |
| SB20 | 5 | Analoguhr -Y- |
| TV-Tuner -R78- | ||
| Steuergerät für Mobiltelefonelektronik -J412- | ||
| Steuergerät für Navigationssystem -J856- (*8) | ||
| SB21 | – | Wird nicht benutzt |
| SB22 | – | Wird nicht benutzt |
| SB23 | – | Wird nicht benutzt |
| SB24 | 5 | Diagnose-Interface für Datenbus -J533- |
| SB25 | – | Wird nicht benutzt |
| SB26 | 10 | Relais für Stromversorgung der Motronic -J271- |
| Motorsteuergerät -J623- | ||
| SB27 | – | Wird nicht benutzt |
| SB28 | – | Wird nicht benutzt |
| SB29 | – | Wird nicht benutzt |
| SB30 | 20 | Steuergerät für Standheizung -J364- |
| SB31 | 30 | Steuergerät für Scheibenwischermotor -J400- |
| SB32 | – | Wird nicht benutzt |
| SB33 | – | Wird nicht benutzt |
| SB34 | – | Wird nicht benutzt |
| SB35 | 20 | Relais für Standheizungsbetrieb -J485- |
| 40 (*3) | Relais für niedrige thermische Leistung -J359- (*3) | |
| SB36 | – | Wird nicht benutzt |
| SB37 | – | Wird nicht benutzt |
| SB38 | – | Wird nicht benutzt |
| SB39 | – | Wird nicht benutzt |
| SB40 | – | Wird nicht benutzt |
| SB41 | – | Wird nicht benutzt |
| SB42 | – | Wird nicht benutzt |
| SB43 | – | Wird nicht benutzt |
| SB44 | – | Wird nicht benutzt |
| SB45 | – | Wird nicht benutzt |
| SB46 | – | Wird nicht benutzt |
| SB47 | 40 | Steuergerät für Bordnetz -J519- |
| SB48 | 40 | Steuergerät für Bordnetz -J519- |
| SB49 | 50 | Versorgungsrelais Klemme 15 -J329- |
| Sicherung 6 am Sicherungsblock C -SC6- bis Sicherung 11 am Sicherungsblock C -SC11- | ||
| Sicherung 20 im Sicherungsblock C -SC20- | ||
| Sicherung 21 im Sicherungsblock C -SC21- | ||
| Sicherung 39 im Sicherungsblock C -SC39- | ||
| Sicherung 18 im Sicherungsblock C -SC18- (*4) | ||
| SB50 | – | Wird nicht benutzt |
| SB51 | 60 (*3) | Relais für hohe thermische Leistung -J360- (*3) |
| SB52 | 60 | Relais für beheizbare Frontscheibe -J47- |
| SB53 | 50 | Kontaktentlastungsrelais X -J59- |
| SB54 | 50 | Steuergerät für Glühzeitautomatik -J179- (*3) |
| Relais | ||
| A1 | Aktuelle Brücke | |
| Relais für Gasabsperrventil -J908- | ||
| A2 | Relais für konstanten Kühlmittelkreislauf -J151- (100) | |
| A3 | Unbesetzt | |
| A4 | Hauptrelais -J271- (100) | |
| 1) Nur Modelle mit Automatikgetriebe 2) Nur Modelle mit Doppelkupplungsgetriebe. 3) Nur für Länder mit heißem Klima 4) Nur Modelle mit Start-Stopp-System 5) Nur Modelle mit Navigationssystem 6) Nur Modelle mit Radio 7) Nur Modelle mit Start-Stopp-System 8) Nur Modelle mit koreanischer Ausstattung | ||
Relais für beheizte Windschutzscheibe
Befindet sich im Anschlusskasten neben dem Motorsteuergerät.
Relaishalter unter der Elektronikeinheit
| Nr. | Zweck |
|---|---|
| 1 | Starterrelais 1 -J906- (643) – Nur für Fahrzeuge mit Start-Stopp-System |
| 2 | Steuergerät für Glühzeitautomatik -J179- (457) |
| 3 | Unbesetzt |
| 4 | Relais für geringe thermische Leistung -J359- (53) |
| 5 | Relais für hohe thermische Leistung -J360- (100) |
| 6 | Starterrelais 2 -J907- (489) – Nur für Fahrzeuge mit Start-Stopp-System |
Sicherungskasten im Kofferraum Passat (B7) (2010-2015)
| Nr. | (A) | Zweck |
|---|---|---|
| 1 | 30 | Linker Sicherungshalter (SC12 – SC17, SC27, SC29 – SC31, SC44) |
| 2 | 80 | Sicherungen in der E-Box (SB16 – SB26, SB49, SB50) |
| 3 | 125 | Netzteil |
| 4 | 5 | Steuergerät für Bordnetz -J519- |
| Steuergerät für Batterieüberwachung -J367- |
Der Austausch des Sicherungseinsatzes durch einen höheren Wert erhöht die Wahrscheinlichkeit einer Beschädigung der elektrischen Anlage des Fahrzeugs erheblich. Wenn Sie nicht wissen, wo sich die Sicherungen des Volkswagen Passat (B7) (2010-2015) befinden, lesen Sie diesen Artikel sorgfältig durch, in dem die Positionsdiagramme, Nennwerte und der Zweck aller elektrischen Elemente des Fahrzeugs aufgeführt sind
Ersetzen Sie eine defekte Sicherung niemals durch etwas anderes als eine neue.
